面板介紹

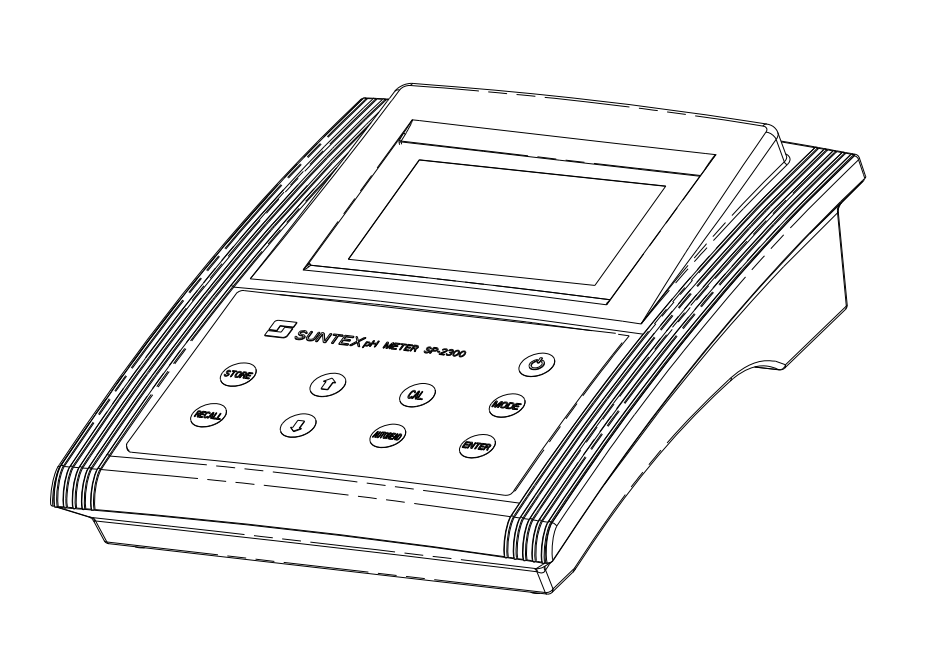

前面板圖：

插座說明：

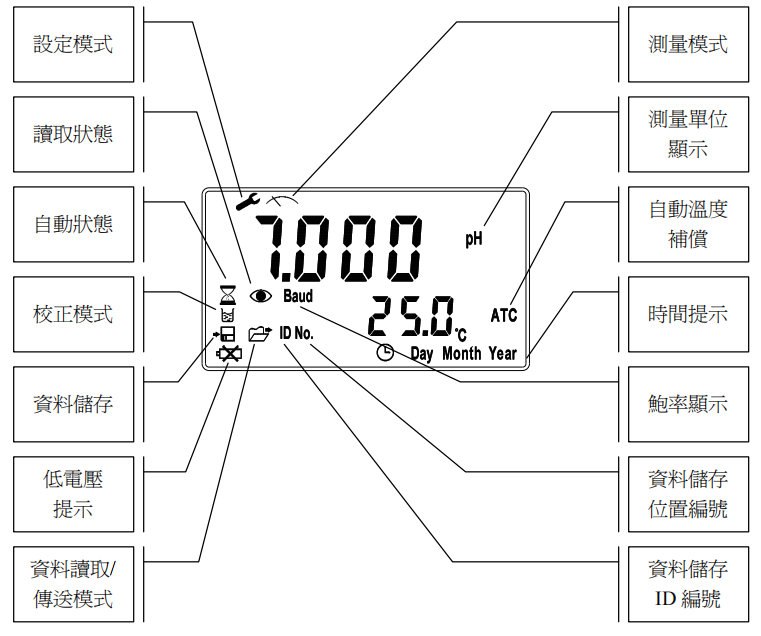

顯示幕說明：

按鍵說明：

POWER:電源開關，按一下 POWER 鍵開啟儀器，再按一下關機。若開機時按著 POWER 鍵不放，螢幕可顯示儀器型號及版本(可做為電池沒電或未接電源之判斷)。使用者可選擇開啟自動關機功能(可設定關機時間)或關閉

MODE:pH、ORP、ION(SP-2500 only)量測切換鍵，在其它模式或設定時，按此鍵均回到測量模式。

CAL：啟動校正程序及標準液 Buffers Type 選擇切換鍵。

AUTO READ：啟動自動漂移判讀鍵，可以鎖住(HOLD)測值，按一次啟動此功能，再按取消。

UP ：向上或向左鍵，數值由低至高遞增，速度由慢至快遞增。

DOWN ：向下或向右鍵，數值由高至低遞減，速度由慢至快遞增。

ENTER：輸入、確定、執行、即時測量值經由 RS232 介面傳送。

RECALL：手動資料讀取。

STORE：手動資料儲存。

註：本公司保有修改手冊圖示顯示及內容之權益，一切以實際機器顯示為主。

操作

測量

按一下 POWER 鍵開啟儀器，及自動進入最後操作之測量模式，開始量測。若開機時按著 POWER 鍵不放，螢幕可顯示儀器型號及版本(可做為電池沒電或未接電源之判斷。使用者可選擇開啟自動關機功能(可設定關機時間

)或關閉。

量測功能切換

按 MODE 鍵切換 pH、ORP 或 ION(SP-2500 only，可選擇 ppm 和 mg/l兩種測量單位)。

按 ENTER 鍵+MODE 鍵可切換量測解析度。

溫度補償

1. ATC：連接溫度探棒做自動溫度補償，NTC30K 或 PT-1K 溫度探棒自動確認，於參數設定模式下可做±5℃溫度差異修正。

2. MTC：未接溫度探棒時自動進入手動溫度補償，利用上鍵或下鍵可更改溫度值。同時按上下鍵恢復至預設 25.0℃。

Auto Read 自動漂移判讀

於測量模式下，按 AUTO READ 鍵啟動，此時螢幕測值將被鎖住(HOLD)，需按 ENTER 鍵進行測值讀取，待測值穩定後自動鎖住(HOLD)測值，若欲解除此模式隨時按 AUTO READ 鍵或 MODE 鍵解除自動漂移判讀。

參數設定

參數設定

於關機模式下按住 MODE 鍵不放，再按 POWER 鍵顯示儀器型號後，放開 POWER 鍵，待螢幕進入參數設定模式後，再放開 MODE 鍵。利用上下鍵選擇選單進行設定，如設定完畢按 MODE 鍵可隨時返回測量模式。

原廠預設值：

資料儲存覆蓋，AUTO

通訊設定，ASCII、non、4800

GLP 校正設定，校正計數、5

系統時間，2011、01:01、00:04

讀值信號取樣平均，5

自動關機，OFF

自訂標準液建表，參考八、附錄 表三

儲存資料覆蓋設定：

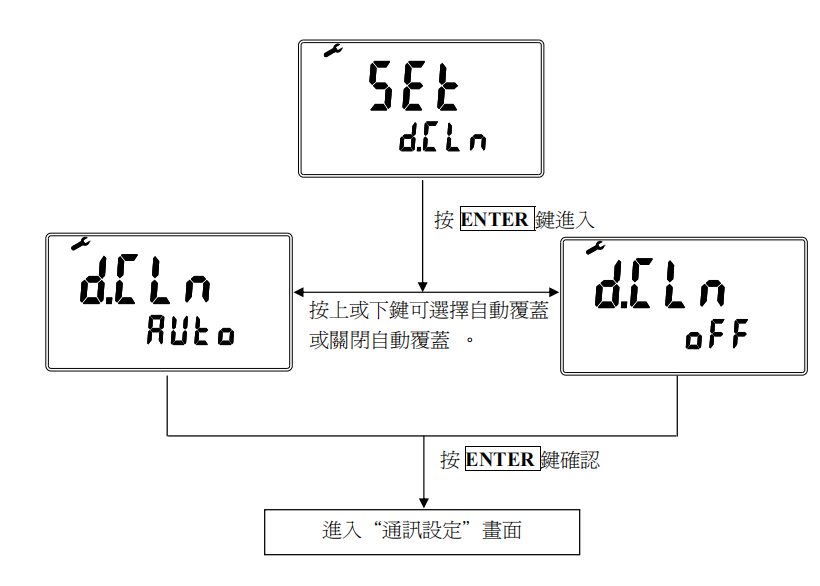

於儲存資料覆蓋設定畫面使用者可自行設定是否開啟此功能。AUTO 表示開啟儲存資料溢滿時會自動覆蓋先前資料，亦可選擇 Off 關閉此功能。

通訊設定：

通訊設定畫面，使用者可依通訊需要依下表自行設定傳輸模式(ASCII、RTU)、同位校驗(non、odd、even)及傳輸鮑率(1200、2400、4800、9600)。

校正週期設定

於校正週期畫面使用者可自行設定校正計數或校正計時。

(一)校正計數：pH 測量模式下按 AUTO READ 鍵啟動自動漂移判讀功能，每按一次 ENTER 鍵完成測量動作就累計一次校正計數，待到達所設定的次數後即做提醒。

(二)校正計時：設定校正後經多少小時做提醒。

如超出所設定之次數或時間後，於 pH 量測模式下，螢幕 CAL 符號會持續閃爍，直至重新執行 pH 校正後才會消失。

系統時間設定

於系統時間設定畫面，可供使用者自行設定年份、月份、日期、小時及分鐘，每次更換電池後需再進入參數設定模式內進行系統時間更新。

讀值信號取樣平均(Digital Filter)

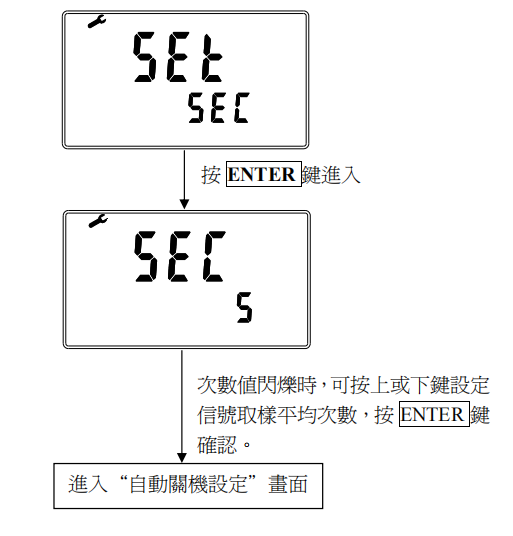

進入到讀值信號取樣平均(Digital Filter)畫面，使用者可依所需，設定讀值信號取樣平均次數，以提高測值之穩定顯示。

自動關機設定

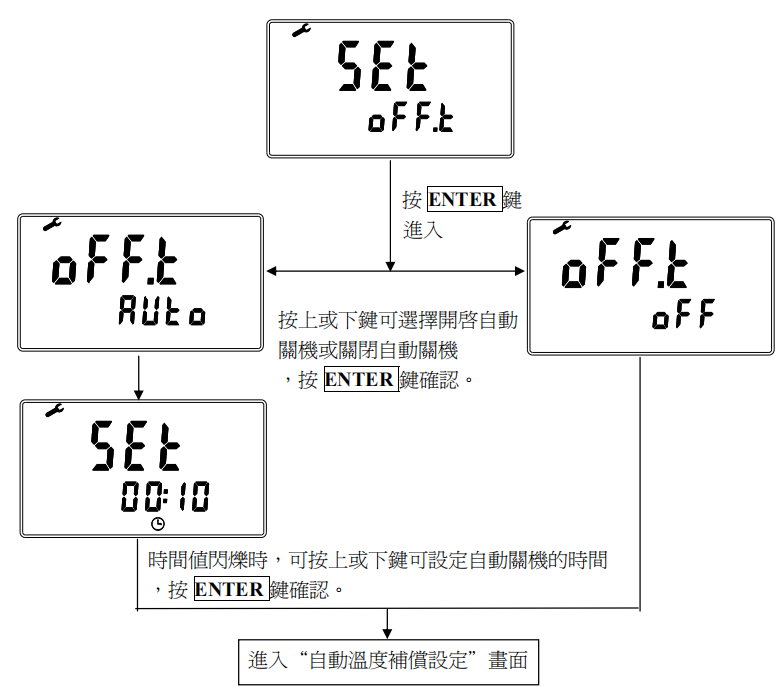

於自動關機設定畫面，可設定是否開啟自動關機功能，並可設定自動關機時間。自動關機時間設定範圍為最短 10 分鐘至最長 23 小時 59 分鐘。

註: 預設為 OFF。

自動溫度補償設定

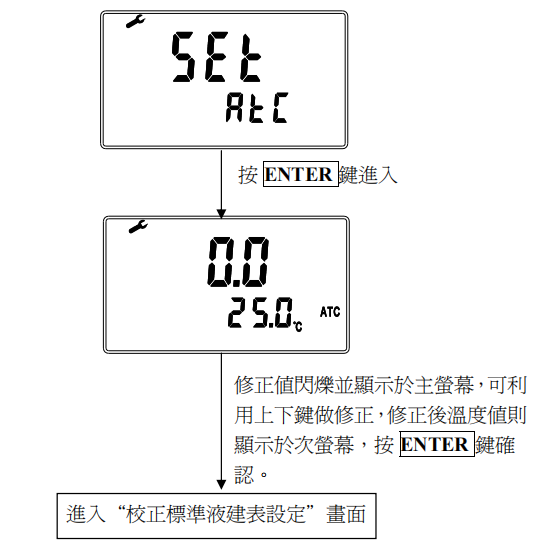

於自動溫度補償畫面，若有連接溫度探棒做 ATC 溫度補償時，可利用上鍵或下鍵做±5℃溫度差異修正，亦可同時按上下鍵將修正溫度歸零。

註：非 ATC 模式，無法進入設定溫度畫面。

校正用標準液建表設定(CD 自定校正模式)

校正用標準液建表設定畫面，內可設定五組 5~50°C 的 Buffers 參數供使用者自行建立所需標準液 pH/溫度對照表，做為日後選擇 Define Buffers自定校正模式用。

校正

在測量模式下按 CAL 鍵即可進入校正模式，並可隨時按 MODE 鍵結束校正模式回到測量模式。

pH 校正

本機提供多點式的標準緩衝液(Standard buffer solution)校正方式，可由客戶選擇要使用幾點標準緩衝液(最多可到五點)，按照最小平方法(Method of Leastsquares)線性迴歸來校正電極的斜率(slope)和零點(Asy,

Offset or Zero point)。 在電極校正時，可經由任意順序一點至最多五點的標準緩衝液，做多點校正，提供電極的電位(mV)和 pH 值的線性迴歸,測量及顯示電極在 25℃的斜率(slope)，零點(Asy, offset or Zero

point)，電極斜率與理論斜率的比值以電極靈敏度(Sensitivity)百分比％顯示，並且顯示電極與標準液的線性迴歸 R2 值判定係數(determination coefficient) ，提供使用者估計電極迴歸適合度的判斷。依標準緩衝液

的不同組合，提供 TECH、NIST、ANY 及 Define 四種標準緩衝液的 pH 校正模式。

自動 Buffers TECH 校正模式(最多可做三點校正) CT

電極依內建三種 4.01、7.00、10.00 Tech standard buffers 之 pH/溫度資料表做自動校正，並做電極零點電位和斜率的範圍判斷，若超出範圍，顯示電極零點和斜率的失效錯誤碼。(TECH standard buffers 之 pH/溫

度表見附錄表一)

自動 Buffers NIST 校正模式(最多可做五點校正) CN

電極依內建五種 1.68、4.01、6.86、9.18、12.45 NIST standard buffers 之 pH/溫度資料表做自動校正，並做電極零點電位和斜率的範圍判斷，若超出範圍，顯示電極零點和斜率的失效錯誤碼。(NIST standard

buffers 之 pH/溫度表見附錄表二)

手動 Any Buffers 校正模式(最多可做五點校正) CA

電極在不同的標準液中測量電位(mV)值，依理論斜率及標準液的溫度顯示接近理論之 pH 值，再由使用者自行調整到標準液的 pH 值做校正，電極不做電極零點電位範圍失效判斷，只做斜率的範圍判斷，若超出範圍,顯示電

極斜率失效錯誤碼。

Define Buffers 自定校正模式(最多可做五點校正) CD

出廠時內建五組標準緩衝液的 pH/溫度資料表(可由使用者修改儲存)，當使用者有自己適合的標準緩衝液時，可自行建立更改該標準緩衝液資料表中的 pH/溫度值並儲存記憶，供校正電極時使用。在此模式下，電極不做

電極零點和斜率的範圍判斷。

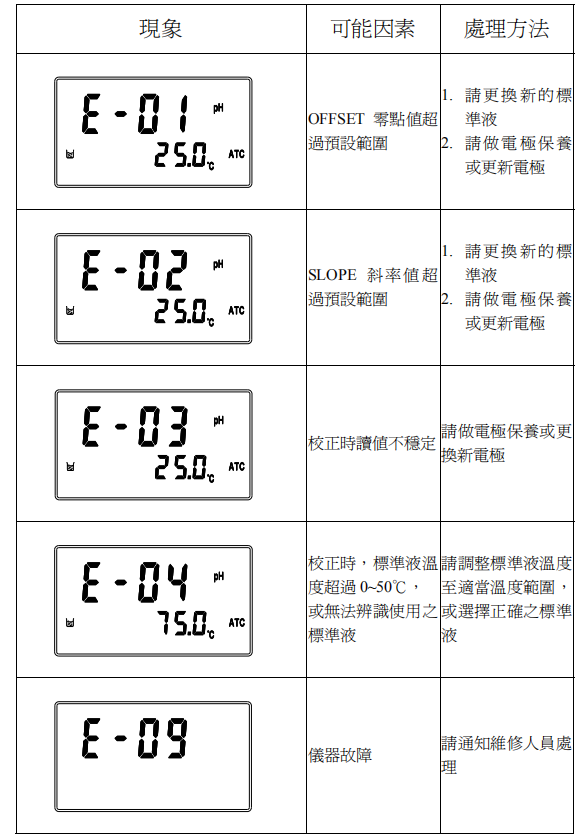

錯誤訊息

保養

電池更換

a. 先關閉儀器電源。

b. 打開電池蓋，取出舊電池。

c. 放入新的 AA 電池，蓋上電池蓋。

電極清洗及保養

本公司所生產之儀器在一般正常操作情況下，無須做任何保養，唯電極仍需定期的清洗及校正，以確保獲得精確穩定之測量值及讓系統動作正常。

而電極的清洗週期需依測試水樣的污染程度而定，一般而言，最好能夠每星期定期清洗保養一次。
